YF防水电连接器

您当前的位置为:首页 > YF防水电连接器


YF防水型系列圆形电连接器符合电子工业部元器件工业管理局局批标准 DZ4Q/RE008-84 制造,产品结构先进,可靠性高,体积小,重量轻,卡口快速连接,防水性能优良,操作使用简便。结构先进,电连接性能优良,价格低廉,性价比高。插针、插孔引线采用焊接式,产品被广泛使用于各种电子仪器、电子、电气设备间有防水要求的电连接中产品针、孔可以根据您的要求互换。

(1) 使用条件
工作温度: -40~+ 85 ℃
· 相对湿度:温度为 + 40 ℃ 时可达 93% ± 3%
· 振动:频率 10~200HZ ,加速度 150 m /s 2
· 碰撞:加速度达 490 m /s 2
工作温度: -40~+ 85 ℃
·2)工作电压、电流、电阻

相对湿度:温度为 + 40 ℃ 时可达 93% ± 3%
· 振动:频率 10~200HZ ,加速度 150 m /s 2
· 碰撞:加速度达 490 m /s 2
· 恒加速度振动:加速度达 245 mm /s 2
· 大气压力:达 4.4 Kpa
· 机械寿命: 500 次
· 连接器应能在 1 米 深的水中经受 30 分钟的试验而连接器内部不进水

接触件直径(mm)

接触电阻( Ω )

工作电流(A)

电压《 400HZ

接点中心距 (mm)

》 3.5

2.8

0.8

0.01

2

500

400

1

0.05

3

500

400

1.5

0.0025

10

500

400

2.5

0.001

25

500

400

注:根据连接器接触对数量,其每一接触对的额定电流规定如下:
接触对数目: 1~20 ,为额定工作电流的 100%
接触对数目: 21~32 ,为额定工作电流的 80%
接触对数目: 33~55 ,为额定工作电流的 70%

(3)试验电压(50HZ)

接触对中心距 (mm)

正常条件下 (V)

潮湿试验后(V)

》 3.5

1500

1000

2 . 8

1200

800

型号标志示例:

LH

YF

14

5

T

K

7

①-厂标

②-主称代号

③-壳体号

④-接触件数目

⑤-插头、插座类型:T-插头,Z-插座

⑥-接触件形式:J-插针,K-插孔

⑦电缆线径



(4)低气压条件下的试验电压(50HZ)

大气压力

接触对中心距(mm)

》 3.5

》 2.8

46.7

1000V

730V

8.5

500V

400V

4.4

400V

300V

(5)绝缘电阻

正常条件下

高温条件下

潮湿试验后

》 500M Ω

》 500M Ω

》 500M Ω

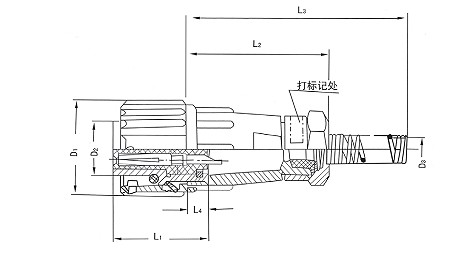

插头类型

外型及结构尺寸

电缆直径

外型及结构尺寸

D 1

D 2

L 1

L 4

D 3

L 2

L 3

YF14

φ 21

φ 12.2

21

5.4

φ 6

φ 6

35

69

YF18

φ 27

φ 16.6

21

5.4

φ 10

φ 10

38

69

外型及安装尺寸



类型

安装及外形尺寸

a

b

D 1

D 2

D 3

YF14

17 ± 0.2

24

φ 14

φ 12.2

φ 16.8

YF18

20 ± 0.2

27

φ 18

φ 16.6

φ 21.2

插座类型

安装尺寸

电缆直径

外型及结构尺寸

L 2

D 3

a

b

L 1

YF14

16.8

17

24

21

6

35

YF18

21.2

20

27

21

10

38



型号及相配关系

接触直径

电流

插头 Plug

插座 Receptacle

YF14-2T-6

FQ14-2Z

φ 1.5

10A

YF14-3T-6

FQ14-3Z

φ 1.0

3A

YF14-4T-6

FQ14-4Z

φ 1.0

3A

YF14-5T-6

FQ14-5Z

φ 1.0

3A

YF14-7T-6

FQ14-7Z

φ 1.0

3A

YF14-9T-6

FQ14-9Z

φ 0.8

2A
